Описание программы
Программа трубодум предназначена
для построения разверток поверхностей переходов между трубами круглого
и прямоугольного сечений.
Построение разверток.
Для построения развертки
необходимо задать следующие исходные данные:
- стороны прямоугольного сечения (A, В)
- расстояние между сечениями (L)
- радиус круглого сечения (R)
- смещение центров сечений относительно друг друга (x1, y1)
Расчет развертки происходит при условии параллельности плоскостей сечений труб.
В результате
расчетов программа выдает список координат узловых точек контура развертки,

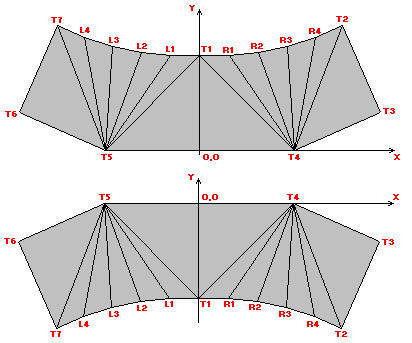

соединив которые, вы получите её контур. Схема расположения узловых
точек контура развертки показана на рисунке.
Развертка
перехода состоит из двух частей. Если согнуть обе части по линиям сгиба
(линии сгиба видны на предыдущем рисунке), а затем соединить
их вместе, то вы получите поверхность перехода между трубами.
В развертку
не включены допуски для соединения частей перехода между собой и с трубами.
Эти допуски необходимо добавить самому после разметки развертки на листе
жести.
Порядок
работы с программой "Трубодум".
После запуска программы
необходимо начать новый проект, выполнив команду Файл > Новый.
Это приведет к открытию окна нового проекта.

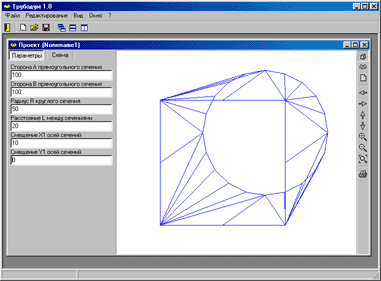

Окно проекта
снабжено панелью ввода исходных размеров для построения перехода и панелью
инструментов.
Для построения
нужной развертки необходимо только ввести исходные размеры перехода, остальное

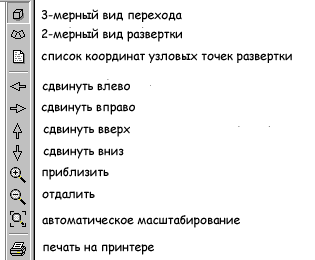

происходит автоматически. Введя размеры, вы можете с помощью пиктограмм
на панели инструментов переключаться между 3-мерным видом перехода, его
разверткой и списком полученных координат узловых точек контура развертки.
Каждый из описанных выше видов можно распечатать или скопировать в буфер
обмена.
Программа
предоставляет возможность задавать число узловых точек на контуре развертки,
а так же выбирать для каких квадрантов прямоугольного сечения строить
развертку. Для вызова окна этих настроек необходимо, вызвать контекстное
меню (клик правой кнопки мыши) 3-мерного вида или вида развертки
перехода и выполнить команду Параметры построения.
Вы можете
сохранять проекты на диск и открывать их с диска. Команды Открыть
и Сохранить меню Файл.
Примеры
расчета разверток.
Вы можете
скачать (47.5 Кб) пример расчета двух разверток
со смещением осей труб и без смещения. trubodum.rar.
Или открыть их для просмотра
(83.5 Кб) trubodum.doc.
